脱硫脱水
脱硫脱水技术解析及产品介绍
一、脱硫技术解析
干法脱硫（氧化铁法）
原理：利用氧化铁（Fe₂O₃）与H₂S反应生成硫化铁（Fe₂S₃），再通过空气再生恢复活性。
适用场景：中小型沼气工程（H₂S浓度＜2000ppm），处理量＜100Nm³/h。
技术参数：
脱硫效率：90%-98%
工作温度：10-50℃
压力损失：＜500Pa
产品示例：
模块化脱硫塔（304不锈钢外壳，填充氧化铁颗粒）
智能监测型（集成H₂S传感器，实时显示脱硫效率）
湿法脱硫（生物脱硫）
原理：利用硫氧化细菌（如Thiobacillus）在生物反应器中将H₂S氧化为单质硫或硫酸盐。
适用场景：大型沼气项目（H₂S浓度2000-10000ppm），处理量＞500Nm³/h。
技术参数：
脱硫效率：＞99%
pH控制范围：7-8（自动加碱系统）
能耗：0.2-0.5kWh/Nm³沼气
产品示例：
生物滴滤塔（PP材质，配套营养液循环系统）
一体化脱硫设备（含气水分离+硫回收装置）
膜分离脱硫
原理：通过选择性渗透膜（如聚酰亚胺）分离H₂S与CH₄，渗透侧富集H₂S后处理。
适用场景：高纯度沼气需求（如车用燃气提纯）。
技术参数：
CH₄回收率：＞95%
操作压力：0.8-1.5MPa
产品示例：
螺旋卷式膜组件（耐压2.5MPa，寿命5年+）
二、脱水技术解析
冷凝法脱水
原理：通过降温（5-10℃）使水蒸气凝结，配合气水分离器去除液态水。
适用场景：常规沼气工程（露点要求-20℃以上）。
技术参数：
脱水效率：70%-85%
制冷功率：0.1kW/Nm³沼气
产品示例：
板式换热器+旋风分离器（304不锈钢，自动排水阀）
吸附法脱水（分子筛）
原理：利用3A分子筛选择性吸附水分子，再生时通过热氮气吹扫。
适用场景：CNG制备（露点要求-40℃以下）。
技术参数：
露点降：-70℃
再生温度：200-300℃
产品示例：
双塔吸附系统（PLC控制自动切换，能耗0.3kWh/Nm³）
膜法脱水
原理：水蒸气优先透过亲水性膜（如PVA复合膜），CH₄保留在高压侧。
适用场景：分布式能源项目（小型化需求）。
技术参数：
水蒸气脱除率：＞90%
操作压力：1.0-2.0MPa
产品示例：
中空纤维膜组件（模块化设计，即插即用）

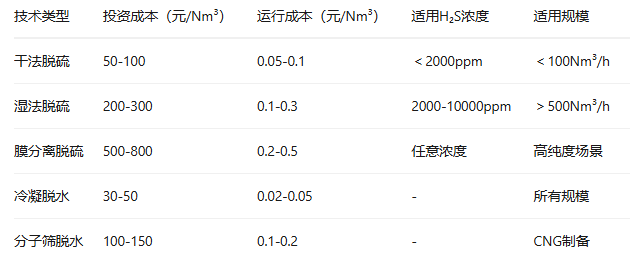

三、技术对比与选型指南
四、典型系统方案
养殖场沼气工程（200Nm³/h）
配置：干法脱硫塔（两级串联）+冷凝脱水罐
效果：H₂S＜50ppm，露点-25℃，投资约8万元
垃圾填埋气处理（1000Nm³/h）
配置：生物脱硫塔+分子筛脱水系统
效果：H₂S＜10ppm，露点-60℃，投资约150万元
车用沼气提纯（300Nm³/h）
配置：膜分离脱硫+膜法脱水
效果：H₂S＜1ppm，露点-40℃，CH₄纯度＞97%
注：2024年新技术趋势包括等离子体脱硫（无化学药剂）和智能吸附材料（MOFs材料动态调节吸水率），建议大型项目预留升级接口。
